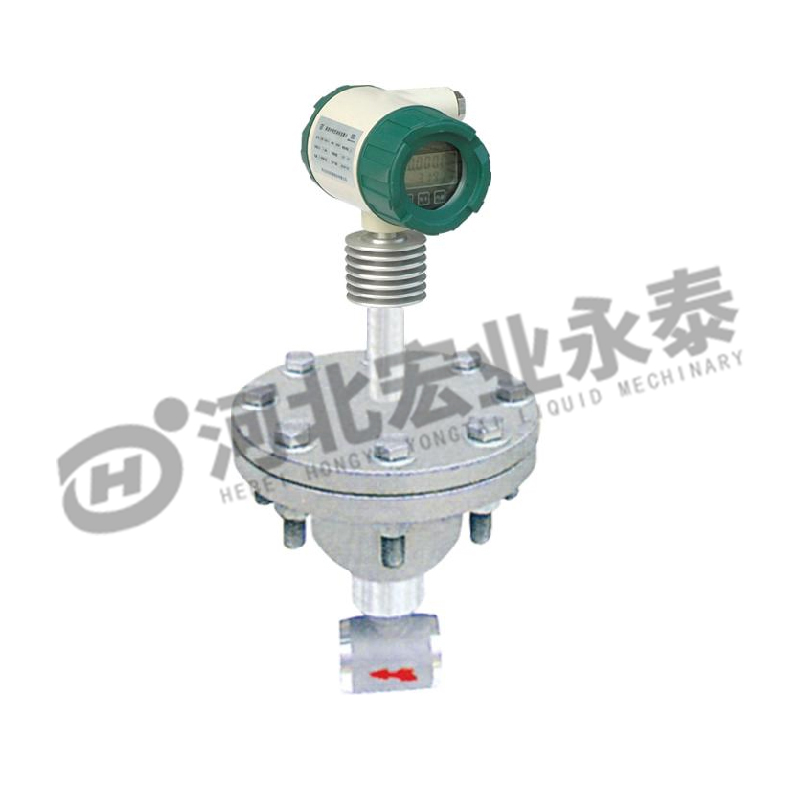

插入式涡街流量计

详询：0317-5562821
LUCB插入式涡街流量传感器系LUGB涡街流量传感器的系列产品，它采用插入式结构，用小尺寸的涡街流量传感器插入到大口径管道内的某一特定位置（平均流速处或最大流速处），测量其局部流速，从而实现整个管道的流量测量。
它具有LUGB涡街流量传感器的全部特点，除此之外，还具有体积小、重量轻、造价低、压损小等优点。插入式结构是目前测量大、中型管道内流量较好的有效方法，这种仪表可用于城市输水输气管线、工业通风管道、江河湖泊源水提取等。
主要技术参数：
1、公称直径：Φ200～Φ3000
2、精度等级：±2.5％　测量头的精度等级　　±1％
3、工作压力：≤1.6 MPa
4、被测介质温度：-30～+350℃
5、测量头的插入深度　①　平均流速处　　　H0=0.121D
②　最大流速处　　　H0=0.5D
③　实际插入深度　　H = H0±0.05 H0
式中　H0— 理论插入深度
H — 实际插入深度
D — 管道内径尺寸
6、测量头插入方向允差
测量头的轴线应与管道轴线平行，夹角允差为±5°。
7、工作环境条件
ａ　环境温度　　　　-25～+75℃
ｂ　相对湿度　　　　5～100％
ｃ　大气压　　　　　86～106 Kpa
8、供电电源　　　　　　+24VDC
9、消耗功率　　　　　　≤3W
10、测量范围
①　被测介质为液体时，测量的流速范围为0.55～5m/s
②　被测介质为气体时（含蒸汽），测量的流速范围为3～35m/s
11、输出信号类型、①脉冲信号输出；②4～20mA标准信号输出；③现场显示；④现场显示同时带4～20mA标准信号输出
